מעלון משטח למדרגות HIRO LIFT 320

ניתן ליצור אתנו קשר לקבלת הערכת מחיר בלבד, המחיר הסופי יקבע לאחר שנציג מטעמנו יגיע לביתכם לפגישה ללא עלות על מנת לבחון את המדרגות, לבצע מדידה מדויקת ולבחור את המעלון המושלם עבורכם.

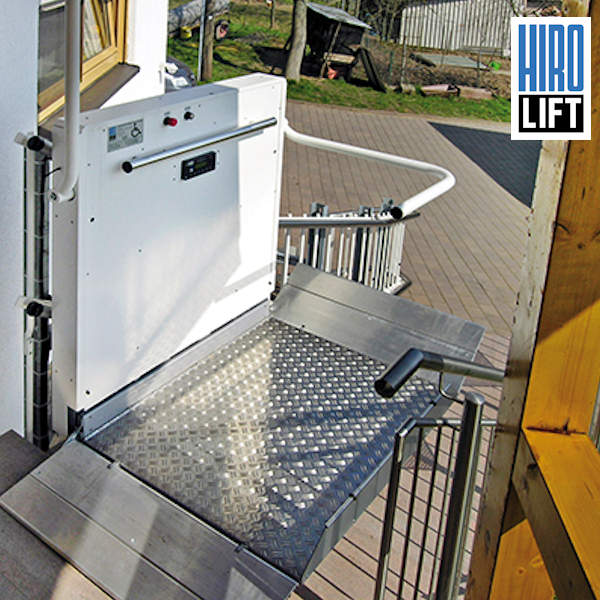

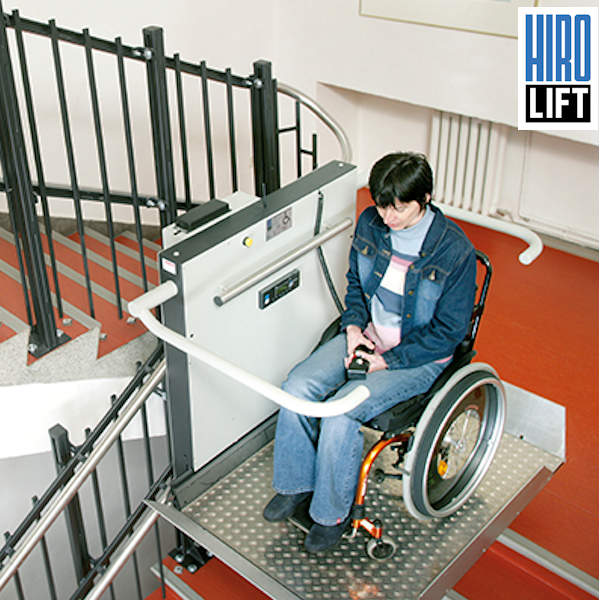

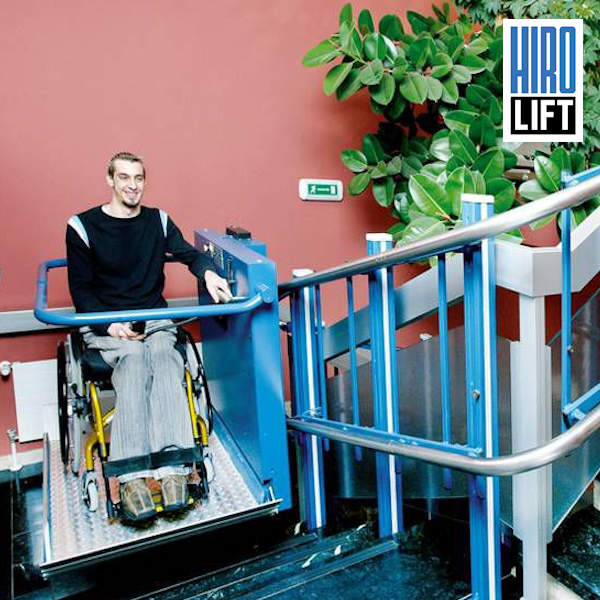

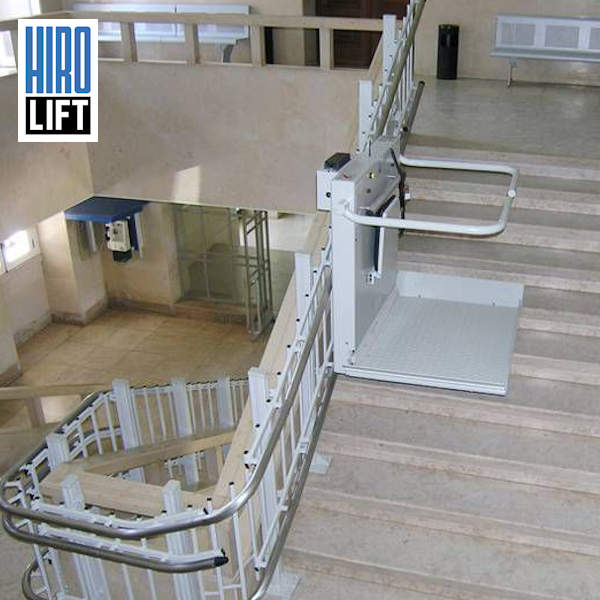

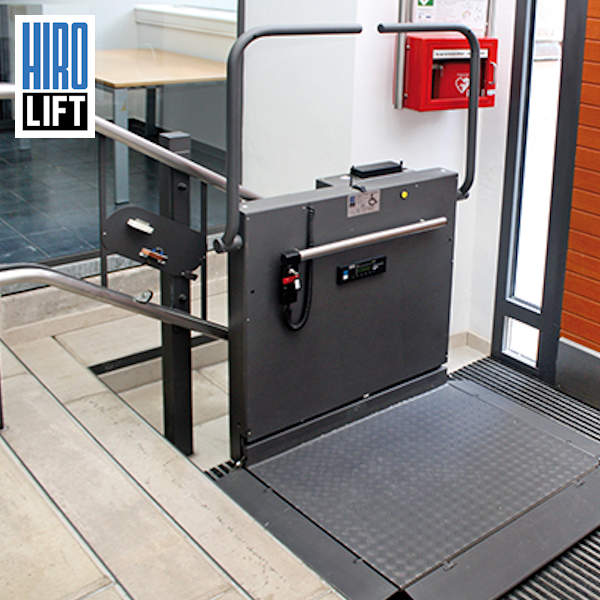

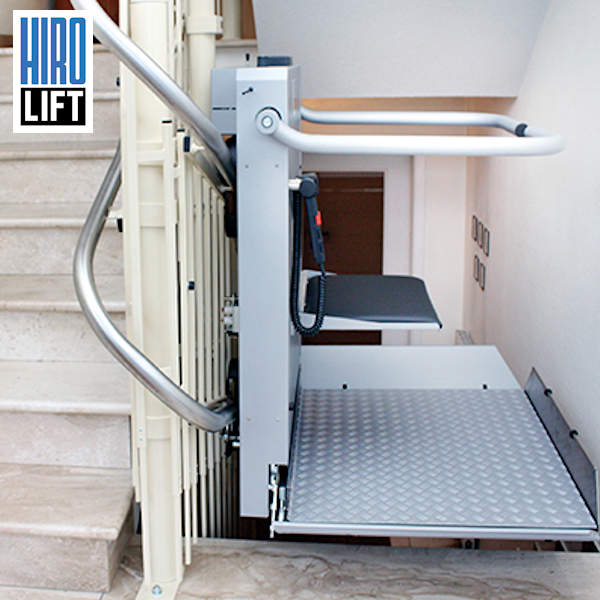

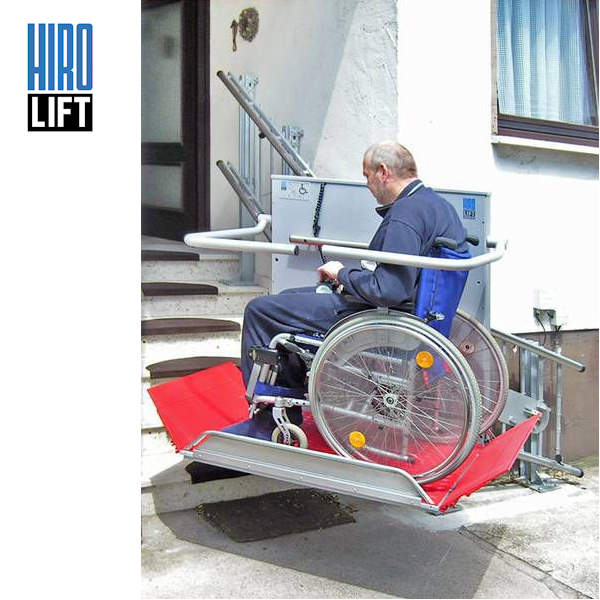

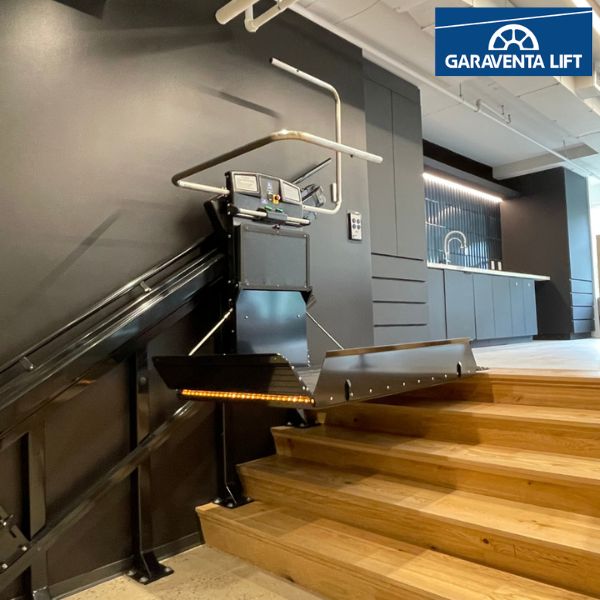

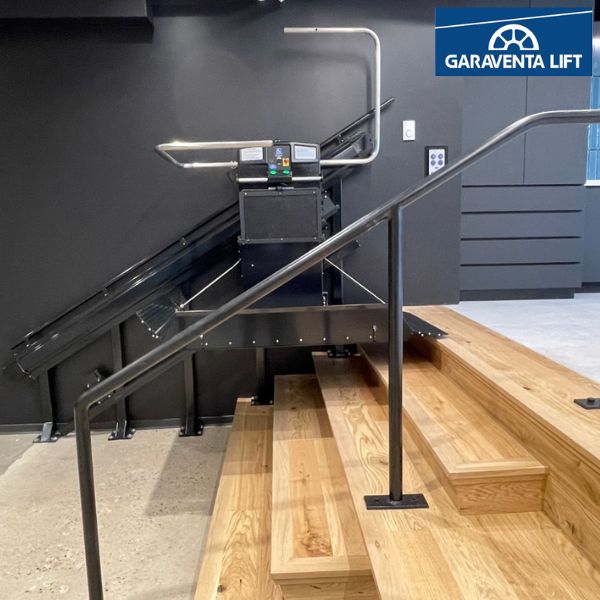

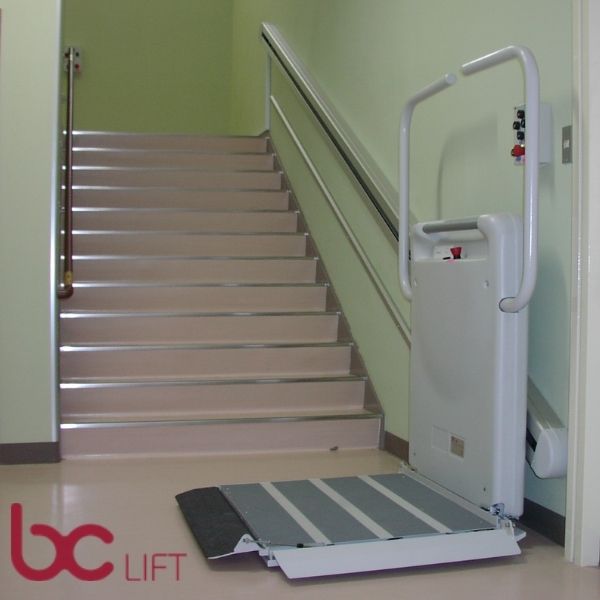

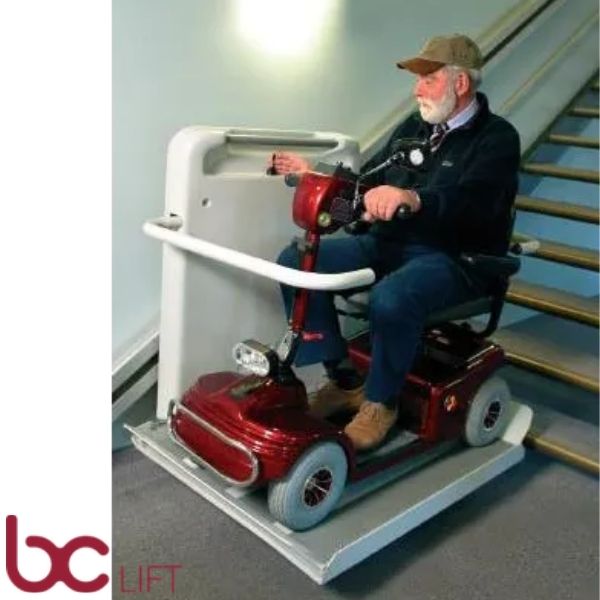

מעלון משטח למדרגות נושא את האדם יחד עם כסא הגלגלים עליו הוא יושב. זהו פתרון מושלם עבור אנשים המרותקים לכסא גלגלים ואינם יכולים לבצע מעבר מכיסא גלגלים למעלון כסא.

מעלון משטח למדרגות X3 מתאים לגרם מדרגות ישר ומיועד לבתים פרטיים, מסחריים וציבוריים.

מעלון משטח למדרגות יותאם במיוחד למידות המדרגות שלך.

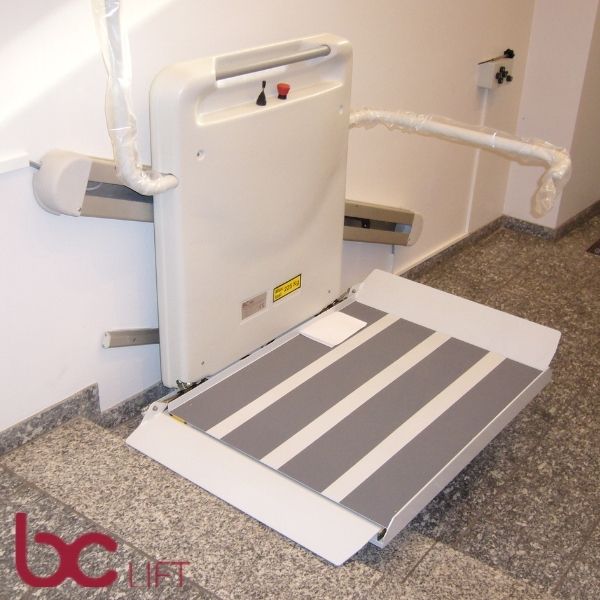

הודות למיימדים הקומפקטיים שלו במצב חנייה מקופל הוא מתאים במיוחד גם לשימוש בבתים פרטיים.

ניתן להפעיל את המעלון באופן עצמאי או על ידי מלווה.

מעלון משטח למדרגות מורכב משני רכיבים מרכזיים:

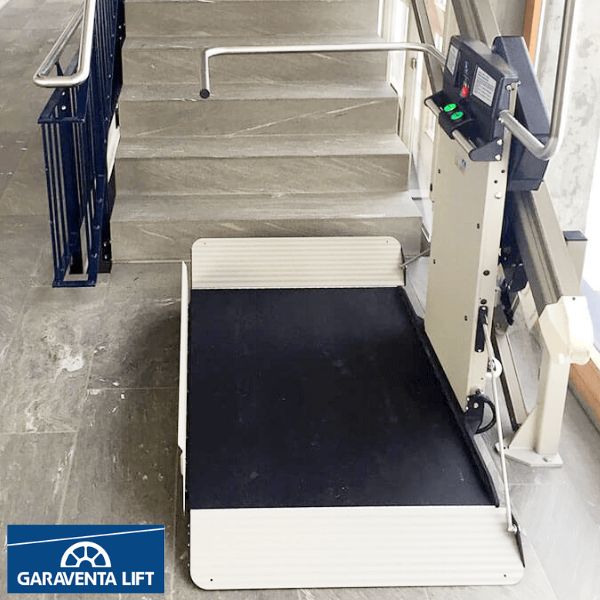

1. המשטח עצמו או בשמו הנוסף פלטפורמה, אשר מתחבר בצורה מושלמת למסילה.

2. המסילה המורכבת על מעקה מיוחד הנבה במיוחד למסילה כך שיתאים במידותיו לגרם המדרגות ולא יפריע לשאר המשתמשים לעלות ולרדת במדרגות בנוחות.

גרם המדרגות ימדד במדויק באמצעים דיגיטליים מתקדמים והמסילה תותאם באופן מושלם למדרגות עליהן יותקן מעלון המשטח.

מדובר במעלון חזק ועמיד, בעל כושר נשיאה של עד 250 ק"ג, המשלב טכנולוגיה חדשנית עם אמינות ובטיחות.

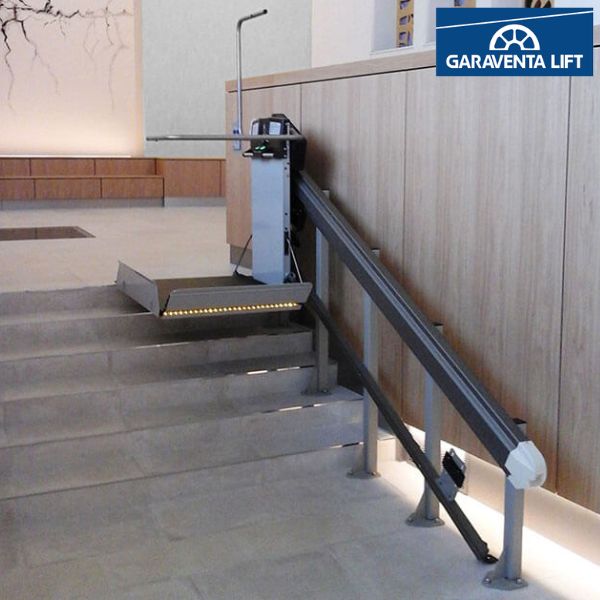

מעלון משטח X3 מאפשר גמישות רבה בהתקנה, מה שהופך אותו לפתרון מתאים למגוון רחב של מבנים. ניתן לעגן את המסילות ישירות לקירות בטון חזקים, להתקין אותן על לוחות חיזוק כאשר מדובר בקירות גבס או קירות עם שלד עץ, או לבחור בעמודי תמיכה ייעודיים כאשר אין קיר מתאים סמוך למדרגות. בזכות אפשרויות אלו, המעלון ניתן להתקנה כמעט בכל סביבה אדריכלית, מבלי להזדקק לשינויים מבניים מורכבים.

המעלון מופעל באמצעות סוללות נטענות, כולל תחנות קריאה אלחוטיות ומותקן במהירות ובקלות, לרוב בתוך יום אחד בלבד וללא צורך בשינויים מבניים מורכבים.

יתרונות מרכזיים:

עלויות - עלות ההתקנה נמוכה יחסית לעומת חלופות נגישות אחרות.
התקנה נקייה - תחנות קריאה אלחוטיות מבטלות את הצורך בהעברת תעלות חשמל.

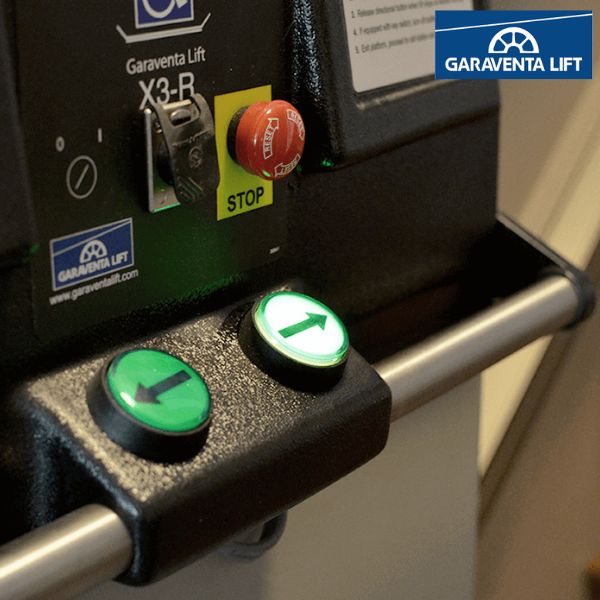

תפעול פשוט - כפתורי שליטה גדולים, מוארים ובולטים, בגודל 2 אינץ', בזווית נוחה כלפי המשתמש.

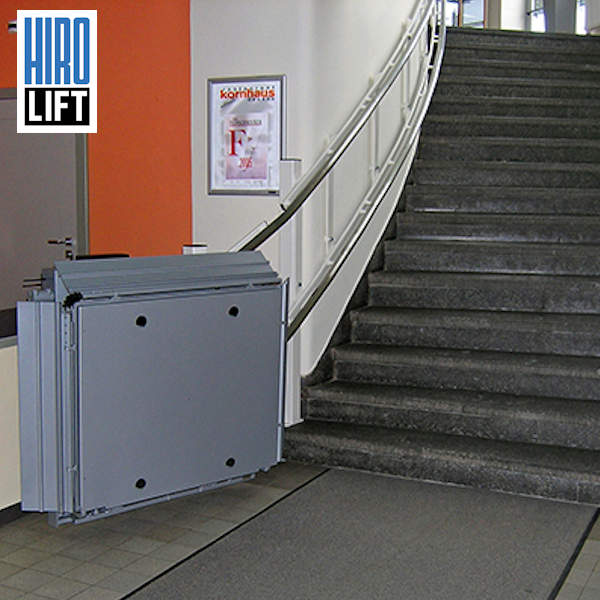

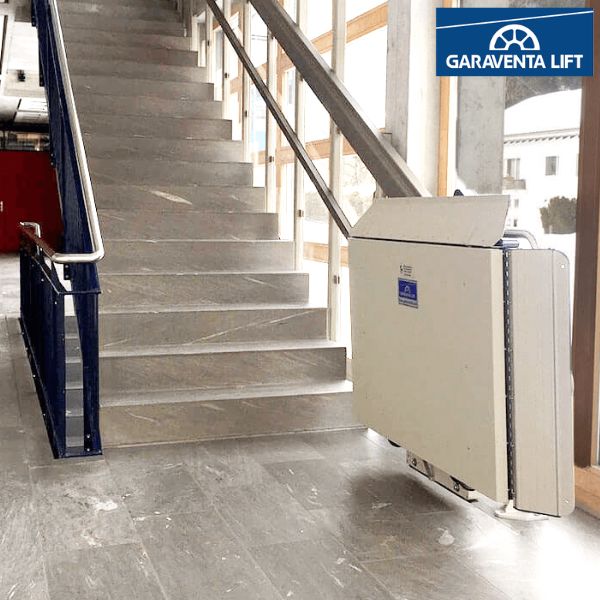

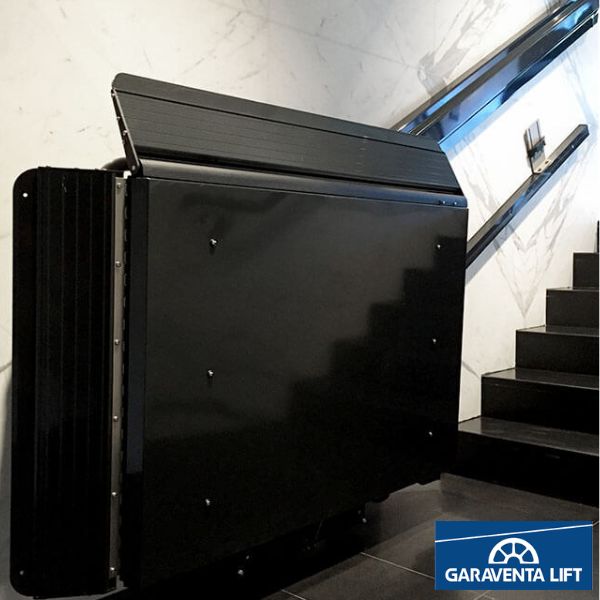

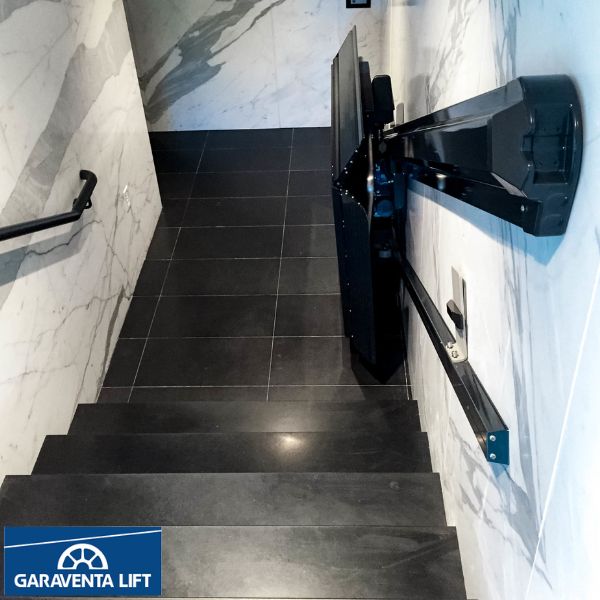

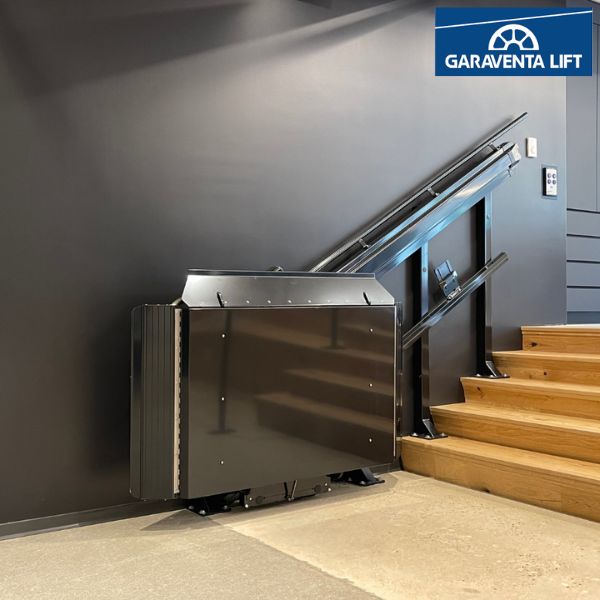

חיסכון במקום - פרופיל צר במיוחד במצב מקופל, כך שלא חוסם את גרם המדרגות לשימוש רגיל.

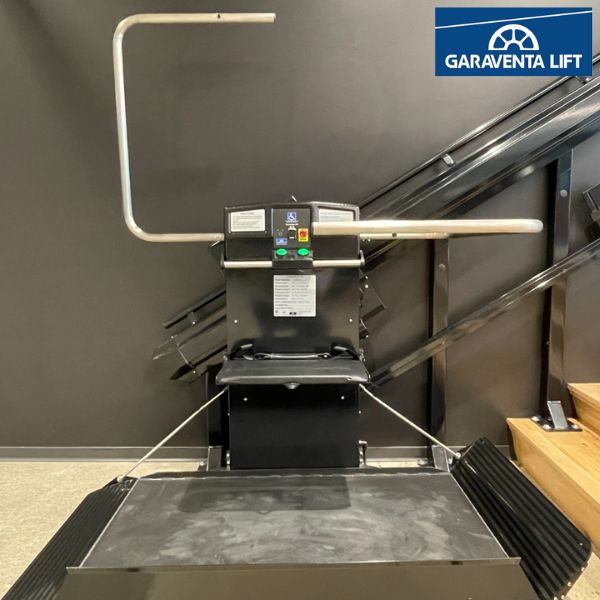

בטיחות מובנית - זרועות בטיחות מעוגלות, חיישני בטיחות מרובים, כפתור עצירת חירום, מערכות זיהוי מכשולים ורמפות חכמות.
נוחות יומיומית - מספק פתרון בטיחותי, נגיש עם עצמאות למשתמש.
אמינות מוכחת – ניסיון של למעלה מ־35 שנה ויותר מ־50,000 התקנות ברחבי העולם.

מאפיינים טכניים:

כושר נשיאה: 250 ק"ג

מהירות נסיעה: 4 מטר לדקה

מערכת הנעה: Rack & Pinion עם סוללות נטענות

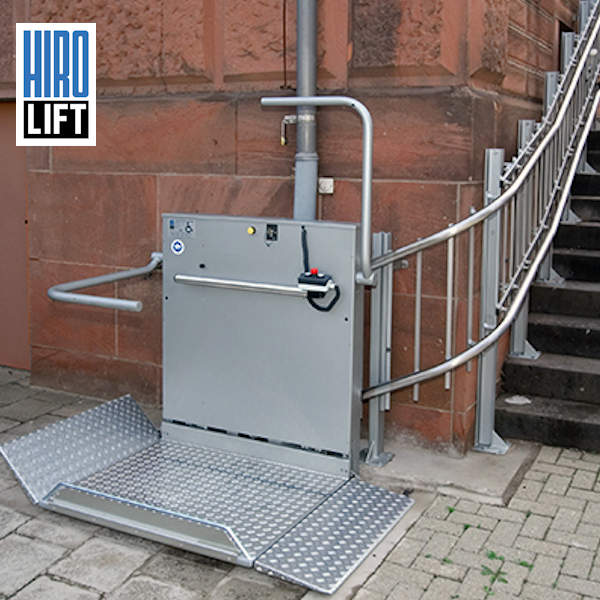

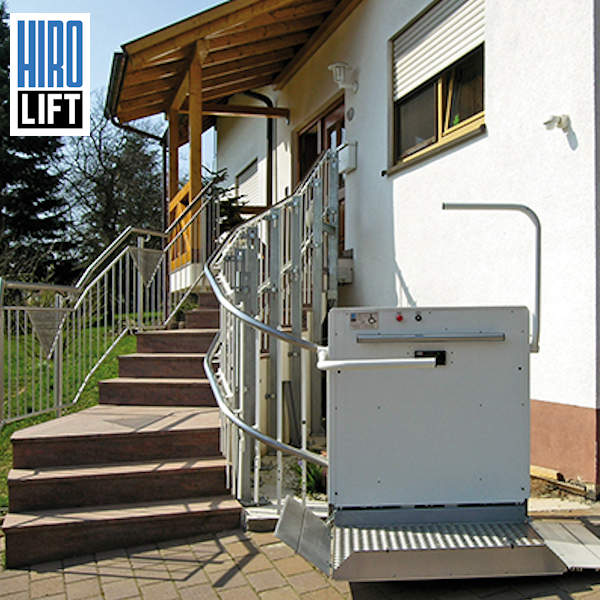

התקנה פנימית וחיצונית - מעלון המשטח X3 מיועד לשימוש הן לשימוש פנימי בתוך מבנים והן לשימוש חיצוני. בזכות מסילות אלומיניום מצופות אבקה ועמידות גבוהה בפני לחות ומזג אוויר, ניתן להתקין את המעלון גם מחוץ לבית או המבנה הציבורי.

שליטה בפלטפורמה: כפתורי הפעלה רציפה, מוארים, ללא מפתח; כפתור חירום מובנה

אמצעי בטיחות: הורדה וקיפול ידני בחירום, זיהוי מכשולים מתחת לפלטפורמה וברמפות, זרועות בטיחות מעוגלות, תאורת בטיחות להולכי רגל

סוגי פלטפורמה: שלושה גדלים לבחירה

גימור: מסילות אלומיניום אנודייז בצבע שמפניה, אפשרות לצבעים נוספים (RAL)

אפשרויות נוספות:

פלטפורמה אוטומטית עם רמפות וזרועות מונעות

רמפה צדדית לעלייה נוחה בחללים צרים

שלט רחוק למפעיל חיצוני (Attendant Control)

מושב מתקפל עם חגורת בטיחות לנוסעים שאינם משתמשי כיסא גלגלים

תחנות קריאה אלחוטיות מותקנות על קיר

עמודי תמיכה עבור מדרגות ללא קיר סמוך

נעילת פלטפורמה מוגנת מפני ונדליזם

ניתן לשלב כיסוי ייעודי לפלטפורמה להגנה נוספת מפני פגעי מזג האוויר בהתקנה חיצונית

למה לבחור במעלון משטח X3?

ללא שיפוצים מבניים: מעלוני משטח זה משתלב בקלות ברוב גרמי המדרגות ואינו דורש פיר מיוחד או עבודות בנייה מורכבות.
שמירה על מבנים היסטוריים: הגמישות בעיצוב מאפשרת למהנדסי Garaventa להתאים את מעלון משטח X3 כמעט לכל אתר, עם מעט מאוד או ללא התאמות מבניות כלל. מגוון רחב של צבעים וגימורים מבטיח שהמעלון ישתלב בסביבה הקיימת וישמור על המראה האדריכלי המקורי.
חיסכון בשטח רצפה יקר: במבני ציבור ובתי ספר, שטח פנוי הוא משאב חשוב. מעלון משטח X3 תופס שטח מינימלי ומשאיר את השטח לשימושים אחרים.
עמידה בדרישות נגישות (ADA): מעלוני המשטח של Garaventa מוכרים בהנחיות ה־ADA כאמצעי נגישות תקני למבנים ציבוריים כאשר הם מורשים לשימוש עצמאי.

שימושים ונתונים טכניים

יישום:

גרמי מדרגות ישרים בלבד

גדלי פלטפורמה (לבחירה):

‎800×1220 מ"מ (31.5” × 48”) – תואם ADA
‎800×1050 מ"מ (31.5” × 41 3/8”)
‎800×900 מ"מ (31.5” × 35 3/8”)
‎700×750 מ"מ (27.5” × 29.5”)

כושר נשיאה: 250 ק"ג

מהירות נסיעה: ‎4 מטר לדקה

מערכות שליטה:

תחנות קריאה: אלחוטיות, עם מפתח (סטנדרט), תקשורת מקודדת למעלון. מופעלות באמצעות סוללת 9 וולט רגילה. חובה בהתקנות מסחריות.
בקרת פלטפורמה: ללא מפתח (סטנדרט), מתגים בלחיצה רציפה, 24VDC, עם כפתור עצירת חירום.

מערכת הנעה:

מנוע: PMDC ‎24V, הספק ‎374W, דירוג הגנה IP54
סוללות: 2×12V, קיבולת 7.2Ah לדגם ביתי או ‎18Ah לחבילת שימוש ציבורית, מותקנות ביחידת המעלון
מטען: ‎120VAC, חד־פאזי, ‎50Hz, זרם טעינה ‎2A
העברת כוח: Rack & Pinion
שימוש חירום: גלגל ידני (Handwheel) להפעלה במצב חירום

מערכת מסילות (X3 Rail):

אלומיניום, צבוע בגימור Silver Moon, עם גלגל שיניים מגולוון משולב

בטיחות:

בקרת מהירות: חיישן מהירות מכני עם בלם ומערכת ניתוק חשמלית
זרועות בטיחות מעוגלות: קוטר ‎32 מ"מ (1 1/4”), גובה ‎948 מ"מ מעל רצפת הפלטפורמה, מתקפלות אוטומטית
תאורת בטיחות להולכי רגל: תאורה משני צידי הפלטפורמה, מתריעה כאשר המעלון בתנועה

מחזורי שימוש יומיים מומלצים:

שימוש רגיל: עד 8 מחזורים

שימוש כבד: עד 15 מחזורים

שימוש אינטנסיבי: עד 25 מחזורים

מקסימום הפעלות לשעה: 3

במקרה של צורך במספר שימושים גבוה יותר, יש להתייעץ עם נציג מכירות מורשה.

זמן אספקה: עד 60 ימי עסקים

אחריות: שנה

יצרן: Garaventa Lift

למידע נוסף על המוצר:

X3-Technical Information.pdf

X3-Design and Planning Guide.pdf
